alcatel router üzerinde epipe vll servisi sorun tespit ve analizi ““ 2 ( vccv-ping )

alcatel routerlar üzerinde vll – epipe devresini test edeceğiniz bir diğer yöntem oam komutlarını kullanmaktadır. vll – epipe devresinin testi için kullananacağımız parametre ise vccv-ping olacaktır.

basit bir örnek yapalım..

*A:fcicek_test_router# oam vccv-ping 100:10
VCCV-PING 100:10 88 bytes MPLS payload
Seq=1, send from intf r10_to_r11 to NH 192.168.100.11
       reply from 192.168.100.12 via Control Channel
       udp-data-len=32 rtt=2.16ms rc=3 (EgressRtr)

---- VCCV PING 100:10 Statistics ----
1 packets sent, 1 packets received, 0.00% packet loss
round-trip min = 2.16ms, avg = 2.16ms, max = 2.16ms, stddev = 0.000ms

yukarıdaki çıktı mpls – ldp bir tunel yapısında çıktıdır. kullanılan tunel yapısına göre çıktıda ufak farklılıklar olacaktır.

burada “r10_to_r11” interface üzerinden 192.168.100.12 routerina 192.168.100.11 routeri üzerinden geçerek ulaşıldığı görülmektedir. “rc=3” ifadesi geçilen router sayısını ifade etmektedir.

diğer bir kullanım yöntemi ise aşağıdaki şekildedir.

*A:fcicek_test_router# oam vccv-ping 100:10 reply-mode ip-routed
VCCV-PING 100:10 88 bytes MPLS payload
Seq=1, send from intf r10_to_r11 to NH 192.168.100.11
       reply from 192.168.100.12 via IP
       udp-data-len=32 rtt=3.36ms rc=3 (EgressRtr)

---- VCCV PING 100:10 Statistics ----
1 packets sent, 1 packets received, 0.00% packet loss
round-trip min = 3.36ms, avg = 3.36ms, max = 3.36ms, stddev = 0.000ms

işin içine müşteri routerlarınıda hesaba katarak vcc-ping ile yapılan bir test daha mevcut. bunuda farklı bir yazıda dile getireceğiz.

alcatel sros üzerinde sdp-ping testi

alcatel routerlar üzerinde kurulan sdp nin testi yapılmak istenirse oam komutlarından faydalanabiliriz.

“oam sdp-ping sdp-id” komutuyla sdp nin ayakta olup olmadığını ve karşı routera erişilip erişilemediği testi yapılabilir..

*A:fcicek_test_router# oam sdp-ping 14605
Err SDP-ID Info             Local           Remote
--------------------------------------------------
    SDP-ID:                 14605           N/A
    Administrative State:   Up              N/A
    Operative State:        Up              N/A
    Path MTU:               4462            N/A
    Response SDP Used:                      No

    IP Interface State:     Up
    Actual IP Address:      192.168.100.10  192.168.100.12
    Expected Peer IP:       192.168.100.12  192.168.100.10

    Forwarding Class        be              be
    Profile                 Out             Out

Request Result: Sent - Reply Received
RTT: 4.56(ms)

karşıdaki routerdan test yaptığımız routera kurulan sdp isini biliyorsak resp-sdp paremetresini ekleeyerek pingin kendi routere bu sdp üzerinden ulaşmasını sağlayabiliriz.

*A:fcicek_test_router# oam sdp-ping 14605 resp-sdp 14606
Err SDP-ID Info             Local           Remote
--------------------------------------------------
    SDP-ID:                 14605           14606
    Administrative State:   Up              Up
    Operative State:        Up              Up
    Path MTU:               4462            N/A
    Response SDP Used:                      Yes

    IP Interface State:     Up
    Actual IP Address:      192.168.100.10  192.168.100.12
    Expected Peer IP:       192.168.100.12  192.168.100.10

    Forwarding Class        be              be
    Profile                 Out             Out

Request Result: Sent - Reply Received
RTT: 4.88(ms)

burada ilk testimizde RTT: 4.56(ms) olarak bir cevap süresi elde etmişten ikinci yöntemde RTT: 4.88(ms) olan bir süre elde edilmiş görülmektedir. bu bize iki router arasında kurulan sdp lerin farklı yolları kullandığını göstermektedir.

bu çıktılarda ayrıca sdp lerinde mtu değerleri lokal ve uç router ip leri gibi bilgilerde yer almaktadır.

sdplerde yaşanabilecek mtu sorun konusunda : alcatel service router üzerinde sdp mtu testi yazısı okunabilir.

alcatel router üzerinde epipe vll servisi sorun tespit ve analizi – 1

alcatel routerlar arasında kurduğunuz bir epipe – vll devrenin router üzerinde yer alan linklerin hangisini kullanarak bir sonraki routera ulaştığını öğrenmek istersek aşağıdaki yöntemi kullanabiliriz.

öncelikle epipe in service id bilgisine ihtiyacımız var.

*A:7750_test_router# show service sap-using sap lag-5

==============================================================
Service Access Points
==============================================================
PortId        SvcId      Ing.  Ing.    Egr.  Egr.   Adm  Opr
                         QoS   Fltr    QoS   Fltr
--------------------------------------------------------------
lag-5:100        1000     1 none    1 none   Up   Up
lag-5:102        1002     1 none    1 none   Up   Up

lag-5 altında tanımlı 100 ve 102 vlanlı devreleri inceleyelim. devrelere 7750_test_router üzerinde 1000 ve 1002 service id sini kullanmışız..

1000 service id li devre için aşagıdaki çıktığı elde ederiz.. burada “EgressPort” ve E”gress Phy Link” altında devrenin hangi link üzerinden geçtiği görülmektedir.

*A:7750_test_router# tools  dump epipe-map-to-network service 1000

---------  -----------     -----------    ----------   -----------------
ServiceId  ServiceName     ServiceType    EgressPort   Egress Phy Link
---------  -----------     -----------    ----------    -----------------
1000     epipe service-* epipe          1/1/1                1/1/1



*A:7750_test_router# tools  dump epipe-map-to-network service 1002

---------  -----------     -----------    ----------   -----------------
ServiceId  ServiceName     ServiceType    EgressPort     Egress Phy Link
---------  -----------     -----------    ----------     -----------------
1002     epipe service-* epipe          2/2/2                2/2/2

alcatel sr cihazlardaki kullanılabilecek lag / lacp sayıları

alcatel servis routerlarda gerçek dünyanın bir gerçeği olarak kullanılabilecek lag ve lacp sayılarında da bir sınır mevcut. geniş bir ağınız varsa bu sayılar bir süre sonra önemli olacaktır.

7450 ess-1 7450 ess-7 7750 sr-1 7750 sr-7/sr-12 7710 sr
laga eklenebilecek port sayısı 8 8 8 8 8
kullanılabilecek lag sayısı 64 200 64 200 64
kullanılabilecek lacp sayısı 256 256 256 256 256



örnekler üzerinden temel SNMP

snmp desteğine sahip cihazlardan veri alınması, yorumlanması ve cihazlara ait mib ve oid değerlerinin önemi kısaca anlatmaya çalışalım. teoriye girmeden uygulamalı olarak net-snmp kullanarak alcatel omniswitchler üzerinden ufak bir iki örnek yapalım.

burada unutulmaması gereken nokta kullanacağımız cihaza ait gerekli snmp ayarlarını yapmış olmamız gerekmektedir. örneğimizde snmp adında public de tam yetkili bir kullanıcı oluşturdum. kısaca snmp ile herşey serbest durumda.

ilk önce bağlantı yapabiliyormuyuz bir deneyelim.

$ snmpwalk -v 2c -c public 10.0.0.10 system
SNMPv2-MIB::sysDescr.0 = STRING: Alcatel-Lucent OS6850-U24X 6.4.4.604.R01::evenugop Service Release, October 09, 2013.
SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.6486.800.1.1.2.1.7.1.10
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (2836626900) 328 days, 7:31:09.00
SNMPv2-MIB::sysContact.0 = STRING: Alcatel-Lucent, http://alcatel-lucent.com/wps/portal/enterprise
SNMPv2-MIB::sysName.0 = STRING: alcatel_test_switch
SNMPv2-MIB::sysLocation.0 = STRING: Unknown
SNMPv2-MIB::sysServices.0 = INTEGER: 78

testimiz başarılı oldu ve cihaza ait temel bilgileri getirmiş oldu. buradan cihazımızın 6850 ve aos 6.4.4 çalıştırdığını ögrenmiş olduk.

https://service.esd.alcatel-lucent.com/portal/page/portal/EService/product_specific_support_media?p=OmniSwitch_6850___6850E

adresinden cihaza ait mib dosyasını indirebilir ve buradan ögrendiğimiz bilgilerle daha özel bilgilere artık ulaşabiliriz.

şimdi switch üzerindeki arayüzlerin durumunu ögrenelim

$ snmpwalk -v 2c -c public 10.0.0.10 1.3.6.1.2.1.2.2.1.7
IF-MIB::ifAdminStatus.1001 = INTEGER: up(1)
IF-MIB::ifAdminStatus.1002 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1003 = INTEGER: up(1)
IF-MIB::ifAdminStatus.1004 = INTEGER: up(1)
IF-MIB::ifAdminStatus.1005 = INTEGER: up(1)
IF-MIB::ifAdminStatus.1006 = INTEGER: up(1)
IF-MIB::ifAdminStatus.1007 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1008 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1009 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1010 = INTEGER: up(1)
IF-MIB::ifAdminStatus.1011 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1012 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1013 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1014 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1015 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1016 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1017 = INTEGER: up(1)
IF-MIB::ifAdminStatus.1018 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1019 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1020 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1021 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1022 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1023 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1024 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1025 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1026 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1027 = INTEGER: down(2)
IF-MIB::ifAdminStatus.1028 = INTEGER: down(2)
IF-MIB::ifAdminStatus.13600001 = INTEGER: up(1)
IF-MIB::ifAdminStatus.13604098 = INTEGER: up(1)
IF-MIB::ifAdminStatus.13604099 = INTEGER: up(1)
IF-MIB::ifAdminStatus.40000001 = INTEGER: up(1)

listede switch üzerindeki tüm arayüzlerin admin up/down durumları görülmektedir. bilirli bir arayüze bakmak istiyorsak : örnek olarak 4.port

$ snmpwalk -v 2c -c public 10.0.0.10 1.3.6.1.2.1.2.2.1.7.1004
IF-MIB::ifAdminStatus.1004 = INTEGER: up(1)


$ snmpget -v 2c -c public 10.0.0.10 1.3.6.1.2.1.2.2.1.7.1004
IF-MIB::ifAdminStatus.1004 = INTEGER: up(1)

seçeneklerinden birini kullanacağız. aynı sorgulamayı switch üzerinden de gerçekleştirelim.

alcatel_test_switch-> show interfaces 1/4 port
Legends: WTR - Wait To Restore
         #   - WTR Timer is Running & Port is in wait-to-restore state
         *   - Permanent Shutdown

Slot/    Admin     Link    Violations  Recovery   Recovery      WTR            Alias
Port     Status   Status                 Time       Max        (sec)
------+----------+---------+----------+----------+----------+----------+-----------------------------------------
  1/4    enable      down      none           300         10          0 ""

snmpwalk ve snmpget ile durum bilgisini getirmeyi ögrendik. iki komut arasındaki en temel fark snmpget ile nokta atışı yaparken snmpwalk ile ağacın alt dallarınada bakabiliyoruz.

mevcut bir veriyi nasıl değiştireceğiz sorusunun cevabı ise snmpset komutunda yatıyor

cihaz üzerinden

alcatel_test_switch-> interfaces 1/4 admin up

komutu ile gerçekleştirdiğimiz işlem için

$ snmpset -v 2c -c public 10.0.0.10 1.3.6.1.2.1.2.2.1.7.1004 i 1
IF-MIB::ifAdminStatus.1004 = INTEGER: up(1)

aynı port için

alcatel_test_switch-> interfaces 1/4 admin down

komutu ile gerçekleştirdiğimiz işlem için

$ snmpset -v 2c -c public 10.0.0.10 1.3.6.1.2.1.2.2.1.7.1004 i 2
IF-MIB::ifAdminStatus.1004 = INTEGER: down(2)

yapısını kullanıyoruz. temelde olay bu kadar basit. snmp ile cihaz yönetimi konusunda temel mantığı uygulamalı olarak umarım anlatabilmişimdir. buradaki esas mantık cihazdaki mib yapısını iyi bilmek. bunun önemi anlamak için ufak bir örnek daha yapalım.

alcatel_test_switch-> show interfaces transceiver actual
  Slot/Port   Temp (C)   Voltage (V)   Current (mA)   Output (dBm)   Input (dBm)
------------+----------+------------+--------------+--------------+-------------
    1/1        45.0        3.317        6.626         -5.667           -Inf
    1/3        42.0        3.315        6.614         -5.766           -Inf
    1/10       38.0        3.318        6.424         -5.781           -Inf
    1/17       44.0        3.314       16.464         17.927(AH)     -7.879

test cihazımız üzerinden interfacelerin ddm özelliklerini listeleyelim. RX değerleri switch üzerinden şimdide snmp ile alalım. bunun için ddmRxOpticalPower objesine karşılık gelen değeri biliyor olmamız gerek. bu değer bu cihazda

enterprises.6486.800.1.2.1.5.1.1.2.5.1.21
1.3.6.1.4.1.6486.800.1.2.1.5.1.1.2.5.1.21

şeklinde. bu değeri ögrendikten sonra gerekli veriyi alalım.

$ snmpwalk -v 2c -c public 10.0.0.10  1.3.6.1.4.1.6486.800.1.2.1.5.1.1.2.5.1.21
SNMPv2-SMI::enterprises.6486.800.1.2.1.5.1.1.2.5.1.21.1001 = INTEGER: -2147483648
SNMPv2-SMI::enterprises.6486.800.1.2.1.5.1.1.2.5.1.21.1003 = INTEGER: -2147483648
SNMPv2-SMI::enterprises.6486.800.1.2.1.5.1.1.2.5.1.21.1010 = INTEGER: -2147483648
SNMPv2-SMI::enterprises.6486.800.1.2.1.5.1.1.2.5.1.21.1017 = INTEGER: -7879

yukarıdaki çıktıdan görüldüğü gibi dönen değerler ile cli üzerinden sorğuladığımız değerler kısmen alakalı görülüyor ancak %100 aynı değil. bu değerleri doğru şekilde yorumlayabilmek için alcatelin sayfasından indirdiğimiz mib dosyalarına ihtiyacımız olacak. bu dosyalara baktığımızda ddmRxOpticalPower objesi için aşağıdaki bilgi yer alıyor..

ddmRxOpticalPower              OBJECT-TYPE
    SYNTAX      Integer32 (-200000 | -40000..10000)
	UNITS       "thousandth of a dBm"
    MAX-ACCESS  read-only
    STATUS      current
    DESCRIPTION
        "The value of ddmRxOpticalPower indicates the current Received
         Optical Power of the SFP/XFP in 1000s of dBm.
		 A value of -200000 indicates this object is not applicable."
    ::= { ddmInfoEntry 21 }

yani bir nms uygulaması yazıyorsak elde edilen değeri 1000 e bölmemiz ve çıkan değer (-200000 | -40000..10000) dışında ise geçerli bir değer olmadığını bilmeliyiz.

alcatel omni switchlerde ddm

alcatel omni serisi cihazlarda transceiverların desteklediği ddm özellikleri show interface komutu ile görülebilir. ancak ddm özelliklerinin aktif edilmiş olması gerekmektedir.

durum bilgisi öğrenmek için

show interfaces transceiver ddm
DDM Status : enable
DDM Trap Status : disable

kullanılabilir. burada ddm in aktif edildiği görülmektedir. eğer ddm ve trap özelliklerini değiştirmek istiyorsak

interfaces transceiver ddm [trap] {enable | disable}

komut yapısı kullanılması gerekmektedir. ddm parametreleri default olarak

ddm - disable
trap - disable
kontrol zamanı (konfigüre edilemez) - 6850 (60saniye) 6400 (1saniye)

şeklindedir. default olarak kapalı gelen özellikleri açalım

-> interfaces transceiver ddm enable
-> interfaces transceiver ddm trap enable

ddm nasıl aktif edileceğini öğrendikten sonra portları nasıl inceleyeceğimize bakalım. kullanacağımız komut takımı aşağıdaki gibi olacaktır

show interfaces transceiver [slot[/port[-port2]]] transceiver  [ddm | W-Low | W-High | A-Low | A-High | actual]


fcicek_omni_test> show interfaces transceiver
  Slot/  Thres-    Temp       Voltage      Current      Output       Input
  Port   hold       (C)         (V)          (mA)        (dBm)       (dBm)
-------+--------+----------+------------+------------+------------+------------
  1/1   Actual    22.0        3.335        0.000(AL)     -Inf(AL)    0.000
         A-High    75.0        3.630      100.000        7.000        2.000
         W-High    70.0        3.465       95.000        4.000       -1.000
         W-Low      0.0        3.135       55.000       -4.701      -15.800
         A-Low     -5.0        2.970       50.000       -8.700      -19.788
  1/2   Actual    33.0        3.307       37.858       -1.362        0.000
         A-High    78.0        3.700       85.000        2.000        2.500
         W-High    73.0        3.600       80.000        1.000        2.000
         W-Low     -8.0        3.000       20.000       -7.001      -18.013
         A-Low    -13.0        2.900       15.000       -8.000      -20.000

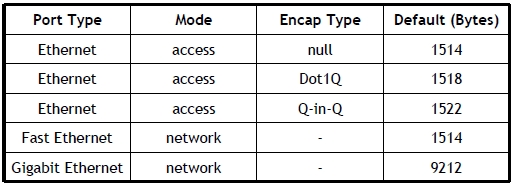

alcatel sr – fiziksel mtu

alcatel sr da fiziksel arayüzde seçilen kapsülleme tipine göre default mtu değerleri aşağıdaki gibi

fiziksel arayüz mtu degeri

alcatel omniswitch dhcp aktif edilmesi

alcatel omni 6800 serisi switchlerde dhcp konfigürasyonunu yapmanın en kolay ve kullanışlı yöntemi

/flash/switch/

dizini altında dhcpd.conf ve dhcpd.pcy dosyalarının ayarlarını bir text editörü ile yapıp yerleştirmek ve switch üzerinden dhcp özellikliği aktif etmek ve yeniden başlatmaktan geçiyor.

konfigürasyon dosyaları aşağıdaki formata uygun olmalıdır.

dhcpd.conf dosyası içeriği :

server-identifier alcatel-lucent.com;

      subnet 107.115.0.0 netmask 255.255.0.0 {
         dynamic-dhcp range 107.115.1.0 107.115.20.255 {
            option subnet-mask 255.255.0.0;
            option routers 107.115.0.254;
	    option domain-name-servers 1.1.1.1;
            option dhcp-lease-time 900;
         }
}

     subnet 107.116.0.0 netmask 255.255.0.0 {
         dynamic-dhcp range 107.116.1.0 107.116.20.255 {
            option subnet-mask 255.255.0.0;
            option routers 107.116.0.254;
	    option domain-name-servers 1.1.1.1;
            option dhcp-lease-time 900;
         }
}

dhcpd.pcy dosyası içeriği :

;
; QIP DHCP Policy File
;
PingDelay=500

konfigürasyon dosyalarını belirtilen dizin altında koyduktan sonra dhcp sunucu aktif edilir ve/veya yeniden başlatırlı

> dhcp-server enable
> dhcp-server restart

alcatel sr vpws

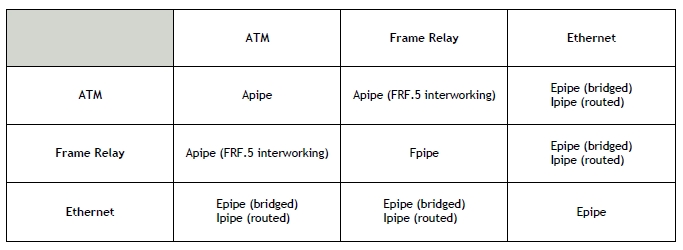

alcatel sr üzerinden bir vpws kurarken aşagıdaki tabloya uygun şekilde kurulmalıdır.

wpws

Back To Top
