huawei network ekipmanlarında “port bazlı vlan” örneği

ağları birbirinden yalıtmanın en kolay yöntemi vlan bazlı bir yapı oluşturmaktır. huawei switchlerde port bazlı vlan yapılandırma örneğini ensp üzerinde yapalım.

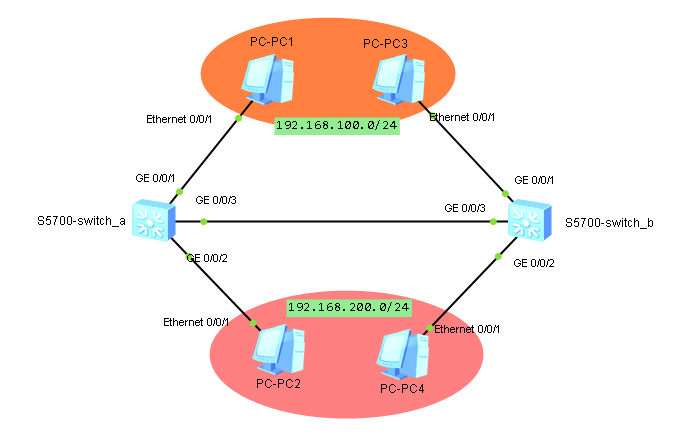

A ve B binasında farklı birimlere ait bilgisayarlarımız olduğunu ve aynı birim tarafından kullanılan pclerin sadece kendileri ile haberleşeceği bir yapı oluşturalım.

iki birim için

Y : 192.168.100.0/24
Z : 192.168.200.0/24

şeklinde subnet belirleyelim. yukarıdaki ağ yapısında pc1 ile pc3 ün pc2 ile pc4 ün birbiri ile haberleşmesi için izlenecek adımlar temel olarak

  • belirlenen subnetlere uygun olarak pc ağ yapılandırması yapılmalı. ve subnetler için bir vlan belirlenerek switchler üzerinde bu vlanlar aktif edilmeli
  • pc lerin çalışacağı portlara uygun vlanlar atanmalı
  • iki switch arasındaki link aktif edilerek tüm vlanları geçirecek şekilde yapılandırmalı

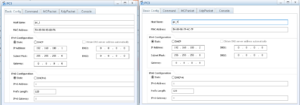

ağ yapısını ensp üzerinde oluşturduktan sonra pcleri ensp de yapılandıralım.


sıre switchler üzerinde vlanları aktif etmeye geldi

vlan batch 100 200

pclerin bağlı olduğu portları access / tagsiz olarak ayarlayarak uygun vlanları girelim

interface GigabitEthernet0/0/1
  port link-type access
  port default vlan 100

 interface GigabitEthernet0/0/2
  port link-type access
  port default vlan 200

her iki switch arasındaki bağlantının olduğu portları trunk olarak ayarlayalım ve 100, 200 vlanlarının geçişlerine izin verelim.

interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 100 200

artık ağ yapımız aktif oldu. sıra kontrole geldi.

<switch_a>display mac-address
<switch_a>

pcler üzerinde bir trafik başlatmadığımız için görüldüğü üzere switch üzerinde mac adresi göremiyoruz. şimdi pc1 den pc3 e ping atalım.

PC>ping 192.168.100.2

Ping 192.168.100.2: 32 data bytes, Press Ctrl_C to break
From 192.168.100.2: bytes=32 seq=1 ttl=128 time=93 ms
From 192.168.100.2: bytes=32 seq=2 ttl=128 time=125 ms

yapılandırmamız sorunsuz şekilde çalıştı ve pc1 den pc3 e ping atabildik. switch_a üzerinde mac adreslerini inceleyelim

<switch_a>display mac-address
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID
               VSI/SI                                              MAC-Tunnel
-------------------------------------------------------------------------------
5489-9890-6bfa 100         -      -      GE0/0/1         dynamic   0/-
5489-987f-4c7f 100         -      -      GE0/0/3         dynamic   0/-
-------------------------------------------------------------------------------
Total matching items on slot 0 displayed = 2

<switch_a>

pc1in bağlı olduğu 0/0/1 portunda ve link olarak kullandığımız 0/0/3 portunda 100 vlanı için pc1 ve pc3 mac adreslerini görüyoruz. şimdi de pc2 den pc4 e ping atalım ve 200 vlanı için konfigürasyonu test edelim.

PC>ping 192.168.200.2

Ping 192.168.200.2: 32 data bytes, Press Ctrl_C to break
 From 192.168.200.2: bytes=32 seq=1 ttl=128 time=78 ms
 From 192.168.200.2: bytes=32 seq=2 ttl=128 time=79 ms

testimiz başarılı şekilde gerçekleşti. switch_a üzerinden tekrardan mac – vlan kontrolü yaptığımızda

<switch_a>display mac-address
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID
               VSI/SI                                              MAC-Tunnel
-------------------------------------------------------------------------------
5489-9890-6bfa 100         -      -      GE0/0/1         dynamic   0/-
5489-9843-7a0c 200         -      -      GE0/0/2         dynamic   0/-
5489-987f-4c7f 100         -      -      GE0/0/3         dynamic   0/-
5489-98c1-683c 200         -      -      GE0/0/3         dynamic   0/-
-------------------------------------------------------------------------------
Total matching items on slot 0 displayed = 4

0/0/1 , 0/0/2 portunda pc1 ve pc2 nin 0/0/3 portunda ise pc3 ve pc4 ün mac adreslerini görüyoruz. bu durum her şeyin yolunda olduğunun göstergelerinden bir tanesidir.

switch a ve b nin konfigürasyonu aşağıdaki gibidir.

#
sysname switch_a
#
vlan batch 100 200
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 200
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 100 200
#
sysname switch_b
#
vlan batch 100 200
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 200
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 100 200

şimdide vlan bazlı kontrolleri nasıl yapacağımız bakalım. display vlan ile tüm vlanları görebiliriz.

[switch_a]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:GE0/0/3(U)      GE0/0/4(D)      GE0/0/5(D)      GE0/0/6(D)
                GE0/0/7(D)      GE0/0/8(D)      GE0/0/9(D)      GE0/0/10(D)
                GE0/0/11(D)     GE0/0/12(D)     GE0/0/13(D)     GE0/0/14(D)
                GE0/0/15(D)     GE0/0/16(D)     GE0/0/17(D)     GE0/0/18(D)
                GE0/0/19(D)     GE0/0/20(D)     GE0/0/21(D)     GE0/0/22(D)
                GE0/0/23(D)     GE0/0/24(D)

100  common  UT:GE0/0/1(U)

             TG:GE0/0/3(U)

200  common  UT:GE0/0/2(U)

             TG:GE0/0/3(U)


VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
100  enable  default       enable  disable    VLAN 0100
200  enable  default       enable  disable    VLAN 0200

belirli vlan için sorgulama yaparsak

[switch_a]display vlan 100
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
100  common  UT:GE0/0/1(U)
             TG:GE0/0/3(U)

VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------
100  enable  default       enable  disable    VLAN 0100

mac adress sayısı çok fazla ve belirli bir vlan için bakmak istiyorsak

[switch_a]display mac-address vlan 100
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID
               VSI/SI                                              MAC-Tunnel
-------------------------------------------------------------------------------
5489-9890-6bfa 100         -      -      GE0/0/1         dynamic   0/-
5489-987f-4c7f 100         -      -      GE0/0/3         dynamic   0/-
-------------------------------------------------------------------------------
Total matching items on slot 0 displayed = 2

kullanabiliriz.

ensp için topoloji dosyasını linkten indirebilirsiniz.http://www.ferhatcicek.com/wp-content/uploads/2019/04/port-based-vlan.zip

huawei network ekipmanlarında flap tespiti

bir çok network ekipmanında gerekli önlemler alınmazsa devrelerin flap etmesi, interfacelerin looplanması gibi durumlar networkte istenmeyen sonuçlara neden olabilmektedir. huawei cihazlarda eğer destekliyor ise flap eden interface ler konusunda bilgi alınabilir.. aşağıda farklı cihazlardaki sorgulama ve çıktılar görülmektedir.


display mac-address flapping record
 S  : start time
 E  : end time
(Q) : quit vlan
(D) : error down
------------------------------------------------------------------------------
Move-Time             VLAN  MAC-Address      Original-Port Move-Ports   MoveNum
-------------------------------------------------------------------------------
S:2011-08-31 17:22:36 300   0000-0000-0007   Eth-Trunk1    Eth-Trunk2   81
E:2011-08-31 17:22:44

-------------------------------------------------------------------------------
Total items on slot 2: 1

 display mac-flapping information

----------------------chassis 1 slot 2 mac-flapping information-----------------
MAC Address    VLAN Current Port  Source Port   Last Time           Time(s)
0000-0001-002c 1    GE1/2/0/25    GE1/2/0/20    2012-07-20 13:40:52 20
0000-0001-002d 1    GE1/2/0/25    GE1/2/0/20    2012-07-20 13:40:52 17

  ---  2 mac-flapping record(s) found  ---

display mac-address flapping record
Info: The mac-address flapping record does not exist.

huawei s5300 switchlerde mac adresi kontrolü

elimizde huawei s5300 serisi bir switcholduğunu varsayarak cihazın öğrenmiş olduğu mac adreslerini incelemek istiyorsak işimize yarayacak bir kaç temel komut var. bunlardan en temel olanı “display mac-address” oldukça işimize yaracaktır.

aşagıda display mac-address komutundan sonra kullanabileceğimiz parametreler ve örnek bir çıktı görülmektedir.



<huawei_s5300>display mac-address ?
  H-H-H           MAC address
  aging-time      Aging-time
  authen          Authenticated user item
  blackhole       Blackhole item
  dynamic         Dynamic item
  guest           Guest user item
  mux             mux mac
  secure-dynamic  secure-dynamic mac
  static          Static item
  sticky          Sticky mac
  summary         Summary of MAC-Address
  total-number    Total number of MAC address
  |               Matching output

<huawei_s5300>display mac-address
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID
               VSI/SI                                              MAC-Tunnel
-------------------------------------------------------------------------------
4434-881a-48cc 31          -      -      Eth-Trunk1      dynamic   -
4819-a6e3-44b2 31          -      -      GE0/0/3         dynamic   -
8c94-d329-3441 33          -      -      Eth-Trunk1      dynamic   -
8c94-d329-3441 35          -      -      Eth-Trunk1      dynamic   -
286e-d446-6cd4 1           -      -      Eth-Trunk1      dynamic   -
1828-615a-6b35 34          -      -      GE0/0/3         dynamic   -
4443-ea97-a2ba 34          -      -      Eth-Trunk1      dynamic   -
4443-ea97-a2ba 33          -      -      Eth-Trunk1      dynamic   -
4443-ea97-a2ba 99          -      -      Eth-Trunk1      dynamic   -
84eb-46e4-1a35 34          -      -      GE0/0/3         dynamic   -
84eb-46e4-1a35 35          -      -      GE0/0/3         dynamic   -
84eb-46e4-1a35 33          -      -      GE0/0/3         dynamic   -
4434-8813-1479 34          -      -      Eth-Trunk1      dynamic   -
4cac-4ad5-ba39 33          -      -      Eth-Trunk1      dynamic   -
4444-5e44-41e5 34          -      -      Eth-Trunk1      dynamic   -
4444-5e44-41e4 35          -      -      Eth-Trunk1      dynamic   -
4444-5e44-41d4 33          -      -      Eth-Trunk1      dynamic   -
